정밀 광대역
Analog Devices의 정밀 신호 체인은 기술 선택 및 평가를 가속화하여 고유한 응용 제품 요구 사항에 대한 신호 체인 옵션을 제공합니다. 각 신호 체인은 수십 년의 경험과 업계 최고의 아날로그 포트폴리오를 활용하여 ADI 엔지니어의 통찰력과 응용 지식을 제공합니다.
정밀 광대역 신호 체인은 속도와 고정밀 AC/DC 측정 및 구동 성능의 균형을 유지합니다. 각 솔루션은 신호 체인의 각 핵심 단계를 통합하고 측정 잡음(SNR), DC 선형성, 안정화 시간 성능, 폐쇄 루프/측정 지연 또는 전체 고조파 왜곡(THD) 등의 다양한 응용 제품별 요구 사항에 맞게 최적화할 수 있습니다. 전류/전압 측정 응용 제품의 경우 15MSPS 샘플링 주파수에서 최대 18비트 성능을 사용할 수 있습니다. 전류/전압 구동이 필요한 경우 30MSPS 업데이트 속도에서 최대 16비트 성능이 활성화됩니다.
이 솔루션은 ADI의 정밀 증폭기, 전압 레퍼런스, 아날로그-디지털 변환기(ADC), 디지털-아날로그 변환기(DAC), 회로 보호 및 절연 제품을 결합하여 시스템 설계자가 정밀도 및 속도 요구 사항에 최적화된 솔루션을 자신 있게 구축할 수 있도록 합니다.
정밀 광대역 신호 체인

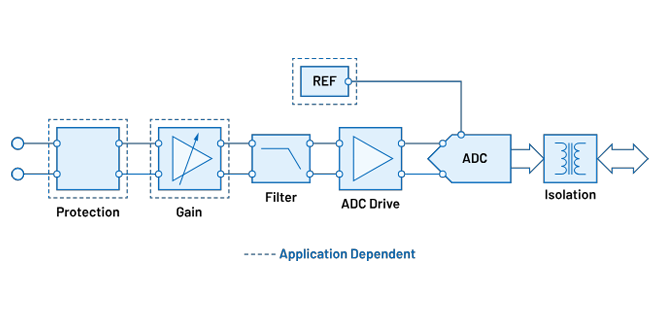

전류 및 전압 측정
AC 및/또는 DC 분석을 지원하기 위해 잡음 성능에 최적화된 최대 1MHz의 넓은 대역폭을 측정하기 위한 신호 체인 옵션
사용 사례/응용 프로그램
- 루프의 하드웨어
- 테스트 및 측정 기기
- 전력/과도 분석기
밀도와 사용 편의성을 위해 최적화된 코어 신호 체인. 레퍼런스와 같은 보완 제품은 응용 제품 기반으로 선택.
- 잡음 및 대역폭 최적화
- 전력 최적화
- 밀도 최적화
보호
ADG5421F ±60V 오류 보호 및 감지, 11Ω RON, 이중 SPST 스위치
이득
LTC6373 25pA 입력 바이어스 전류의 36V 완전 차동 프로그래밍 가능 이득 계측 증폭기
ADC 구동기
ADA4899-1 단일 이득 안정, 초저 왜곡, 1nV/√Hz 전압 잡음, 고속 연산 증폭기
ADC
LTC2387-18LTC2387-16 15MSPS, 18/16비트
전압 레퍼런스
LTC6655 0.25ppm 잡음, 낮은 드리프트 정밀도 기준
보호
ADG5421F ±60V 오류 보호 및 감지, 11Ω RON, 이중 SPST 스위치
이득
LTC6373 25pA 입력 바이어스 전류의 36V 완전 차동 프로그래밍 가능 이득 계측 증폭기
ADC 구동기
ADA4945-1 고속, ±0.1µV/°C 오프셋 드리프트, 완전 차동 ADC 구동기
ADC
LTC2387-18 LTC2387-16 15MSPS, 18/16비트
전압 레퍼런스
LTC6655 0.25ppm 잡음, 낮은 드리프트 정밀도 기준
분리
ADN4654 5kV rms 및 3.75kV rms, 이중 채널 LVDS 기가비트 절연기
주요 내용
신호 체인에 대한 단계별 잡음 분석 가이드
이 기사에서는 고속 광대역 신호 체인에 대한 잡음 성능에 대한 이론적 분석을 수행하는 데 필요한 단계를 제시합니다.
LTC2387-18에 대한 ADC 구동기 설계 고려 사항
이 비디오는 LTC2387-18 15MHz SAR ADC를 성공적으로 구동하는 데 사용할 수 있는 4가지 아날로그 프런트 엔드 솔루션의 설계를 간략하게 설명합니다.
리소스
평가 하드웨어
- DC718C DAQ 컨트롤러
- EVAL-SDP-CH1Z DAQ 컨트롤러
- DC2588A-A LTC2387-18
- DC2398A LTC6373
- DC2290A-A LTC2387-18
- EVAL-ADG5421FEBZ ADG5421F
- EVAL-ADAQ23875FMCZ ADAQ23875
전류 및 전압 구동
저지연 정밀 출력 드라이브 신호 체인 옵션
사용 사례/응용 프로그램
- 루프의 하드웨어
- 폐쇄 제어 루프
낮은 대기 시간, 정밀도 및 유연성에 최적화된 코어 신호 체인. 보호 및 참조 옵션과 같은 보완 제품은 응용 제품별로 선택.
- 유연성에 최적화
- 밀도 최적화
주요 내용
컴포지트 증폭기: 정밀한 고출력 구동 기능
솔루션이 존재하지 않는 것으로 보이는 응용 프로그램에 직면하는 것은 정상이며 거의 예상됩니다.
Precision DAC 레슨 3: 동적 성능 주요 사양
레슨 3에서는 Precision DAC의 가치를 높이는 주요 동적 성능 사양을 제시합니다.
리소스
기술 자료
평가 하드웨어
- EVAL-HSAMP-2 AD8066
- EVAL-ADG5401FEBZ ADG5401F

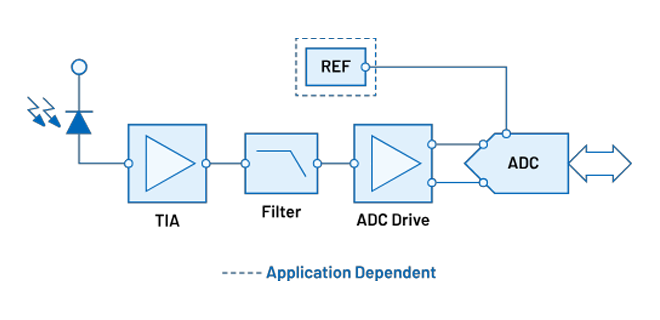

빛 측정
광 신호 체인을 위한 저지연, 저잡음 정밀 측정 신호 체인 옵션
사용 사례/응용 프로그램
- 유세포 분석기
- 분광계
- 화학 분석 및 분석 기기
잡음 및 저전력에 최적화된 코어 신호 체인. 레퍼런스와 같은 보완 제품은 응용 제품별로 선택.
- 잡음에 최적화
- 전력 최적화
- 속도 및 밀도 최적화
TIA
LTC6268 500MHz 초저 바이어스 전류 FET 입력 연산 증폭기
ADC 구동기
ADA4899-1 단일 이득 안정, 초저 왜곡, 1nV/√Hz 전압 잡음, 고속 연산 증폭기
ADC
LTC2387-18 LTC2387-16 15 MSPS, 18/16비트
전압 레퍼런스
LTC6655 0.25ppm 잡음, 낮은 드리프트 정밀도 기준
TIA
LTC6268 500MHz 초저 바이어스 전류 FET 입력 연산 증폭기
ADC 구동기
ADA4945-1 고속, ±0.1μV/˚C 오프셋 드리프트, 완전 차동 ADC 구동기
ADC
LTC2387-18 LTC2387-16 15MSPS, 18/16비트
전압 레퍼런스
LTC6655 0.25ppm 잡음, 낮은 드리프트 정밀도 기준
주요 내용
신호 체인에 대한 단계별 잡음 분석 가이드
이 기사에서는 고속 광대역 신호 체인에 대한 잡음 성능에 대한 이론적 분석을 수행하는 데 필요한 단계를 제시합니다.
ADAQ23875: 16비트, 15MSPS, μModule® 데이터 수집 솔루션
ADAQ23875는 광대역 정밀 측정 시스템을 위한 DAQ 솔루션입니다. 여기에는 채널 간 매칭 성능을 최대화하는 신호 스케일링 저항(ADI의 iPassive®)과 같은 프런트 엔드 신호 조절 기능이 포함됩니다.
