URSA® I/O 초견고 케이블 시스템

URSA® I/O는 EMI 보호 기능이 적용된 매우 견고한 사용 환경에서 극도의 신뢰성과 높은 결합 주기를 제공하는 쌍곡면 유형의 접점을 갖추고 있습니다.

Samtec의 URSA® I/O 케이블 대 케이블 및 케이블 대 기판 솔루션은 소형 폼 팩터에서 안정적인 연결을 위해 4개의 접점을 구현하여 패널에서 극도의 밀도를 구현할 수 있습니다. 매우 견고한 응용 제품을 위해 설계된 EMI 차폐는 신호 저하를 제한하고 성능을 최적화하는 데 도움이 됩니다.

특징

높은 신뢰성

  • 안정적인 연결을 위한 4개의 접점

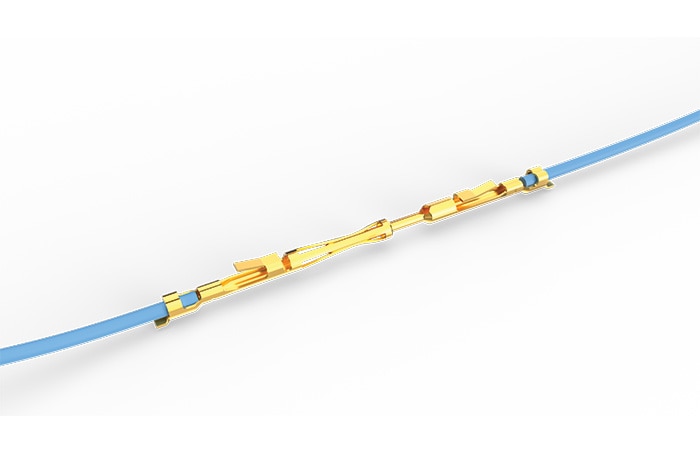

  • 매우 높은 결합 주기를 위한 쌍곡면형 접점

극도의 밀도/소형 폼 팩터

  • 2열 공간 절약형 설계의 마이크로 1.00 mm 피치

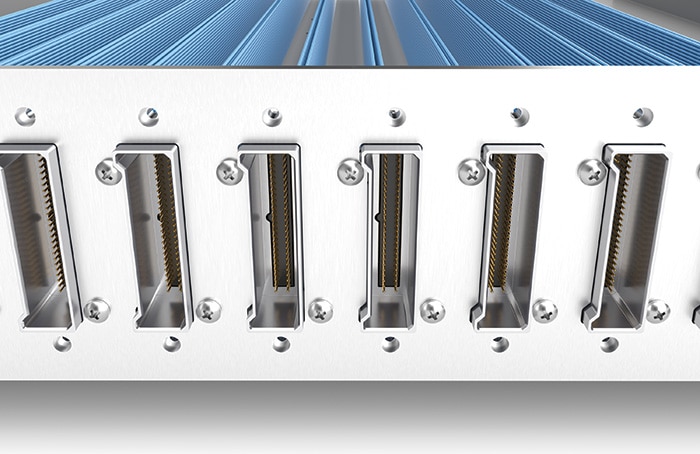

  • 1RU 패널에 최대 1,450개의 총 I/O(각각 50개의 총 I/O에 29개 케이블)를 갖춘 극한의 밀도

초견고

  • 신호 저하를 제한하고 성능을 최적화하는 EMI 차폐
  • 캡티브 패널 나사
  • 스트레인 완화 장치

산업/응용 분야

  • 5G 네트워킹
  • 산업용 제품
  • 군사/항공 우주
  • 테스트 연결
  • 의료용 제품
  • 방송 동영상
  • 차량용
  • AI/머신 러닝
  • 계측기

주요 제품

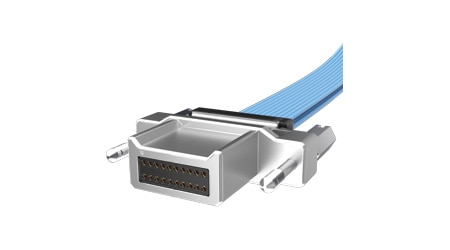

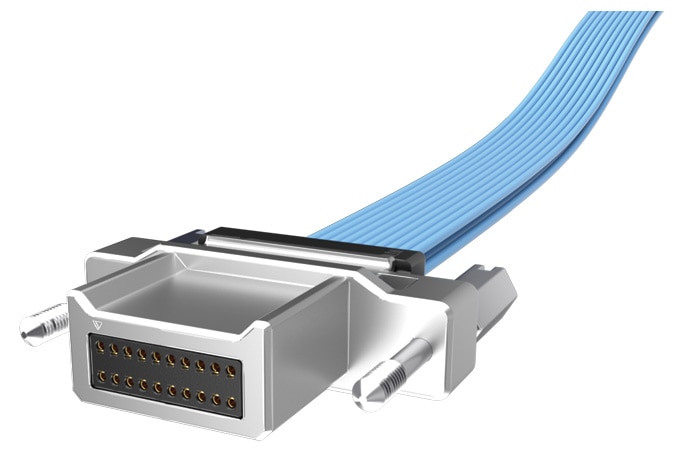

B1SDT URSA® I/O 초강력 소켓 케이블 조립품, Teflon™ 불소 중합체 전선

특징

  • 매우 안정적인 연결을 위한 4개의 접점
  • 매우 높은 결합 주기를 위한 쌍곡면형 접점
  • 마이크로 1.00 mm(.0394") 피치
  • 2열 설계, 행당 최대 40개 위치
  • 28 또는 30AWG Teflon™ 불소 중합체 전선
  • Teflon™은 Samtec이 라이선스를 받아 사용하는 The Chemours Company FC, LLC의 상표입니다.
  • 카탈로그 페이지

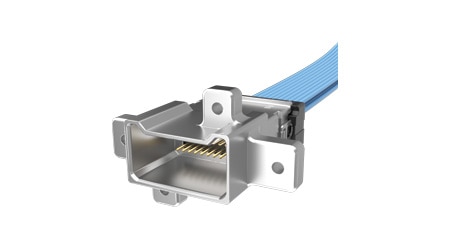

P1PDT URSA® I/O 초강력 패널 실장 단자 케이블 조립품, Teflon™ 불소 중합체 전선

특징

  • 매우 안정적인 연결을 위한 4개의 접점
  • 매우 높은 결합 주기를 위한 쌍곡면형 접점
  • 마이크로 1.00 mm(.0394") 피치
  • 2열 설계, 행당 최대 40개 위치
  • 28 또는 30AWG Teflon™ 불소 중합체 전선
  • End 2 옵션
  • Teflon™은 Samtec이 라이선스를 받아 사용하는 The Chemours Company FC, LLC의 상표입니다.
  • 카탈로그 페이지

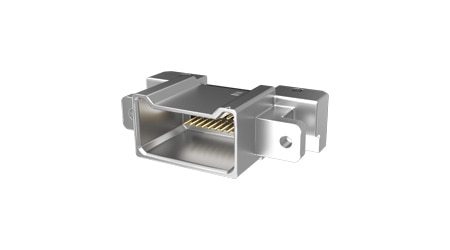

P1M URSA® I/O 초견고 기판 실장 I/O 커넥터

특징

  • 핫스왑 옵션 사용 가능
  • 스루홀 또는 표면 실장
  • 2열 설계, 행당 최대 40개 위치
  • 마이크로 1.00 mm(.0394") 피치
  • 카탈로그 페이지

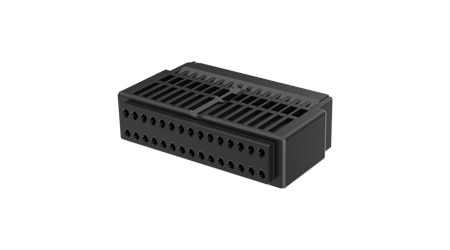

IBT1 URSA® I/O 초견고 케이블 소켓 하우징

특징

  • B1SDS 금속 쉘 및 CC508 크림프 접점과 함께 사용 가능
  • 1.00mm(.0394인치) 피치에 10, 15, 35 및 30핀
  • 카탈로그 페이지

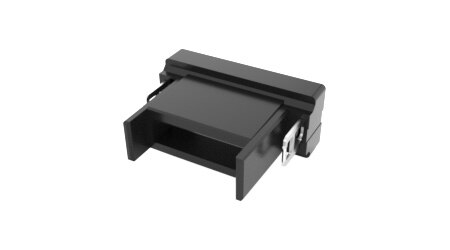

B1SDR 소켓 하우징용 URSA® I/O 케이블 홀더

특징

  • 1.00mm(.0394인치) 피치에 10, 15, 35 및 30핀
  • IBT1 소켓 하우징과 함께 사용해야 함
  • 카탈로그 페이지

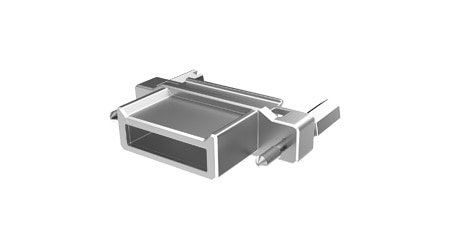

B1SDS 케이블 소켓 하우징용 URSA® I/O 금속 쉘

특징

  • IBT1 케이블 소켓 하우징 및 CC508 크림프 접점과 함께 사용 가능
  • 케이블 대 케이블 및 케이블 대 기판 응용 제품용 고정 나사
  • 카탈로그 페이지

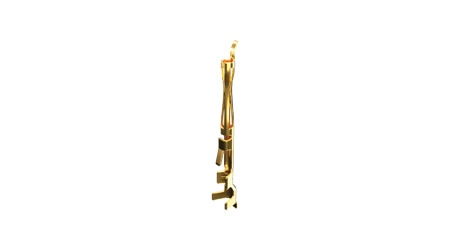

CC508 URSA® I/O 크림프 접점

특징

  • IBT1 케이블 소켓 하우징 및 B1SDS 금속 쉘과 함께 사용 가능
  • 골드 플래시 테일이 있는 금도금 크림프 접촉
  • 릴, 미니 릴 또는 버블 백으로 제공
  • 카탈로그 페이지

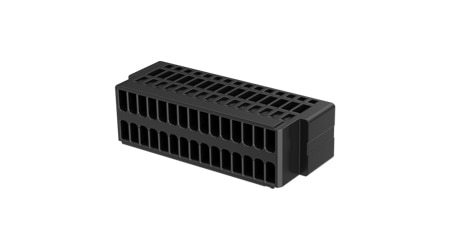

IPP1 URSA® I/O 초견고 케이블 단자 하우징

특징

  • • P1PDS 금속 쉘 및 TC145 크림프 단자와 함께 사용 가능
  • 1.00mm(.0394인치) 피치에 10, 15, 35 및 30핀
  • 카탈로그 페이지

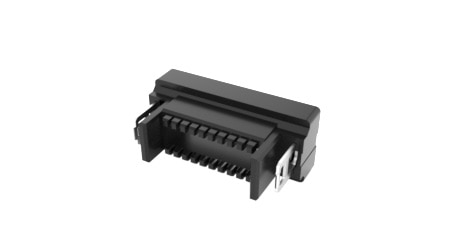

P1PDR 단자 하우징용 URSA® I/O 케이블 홀더

특징

  • 1.00mm(.0394인치) 피치에 10, 15, 35 및 30핀
  • IPP1 단자 하우징과 함께 사용해야 함
  • 카탈로그 페이지

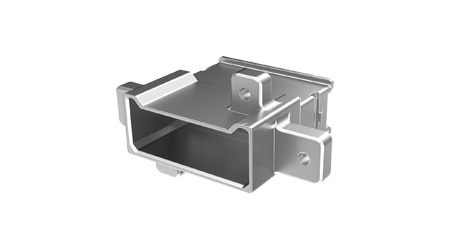

P1PDS 케이블 단자 하우징용 URSA® I/O 금속 쉘

특징

  • IPP1 케이블 단자 하우징 및 TC145 크림프 단자와 함께 사용 가능
  • 케이블 대 케이블 및 케이블 대 기판 응용 제품을 위한 고정 나사 구멍
  • 카탈로그 페이지

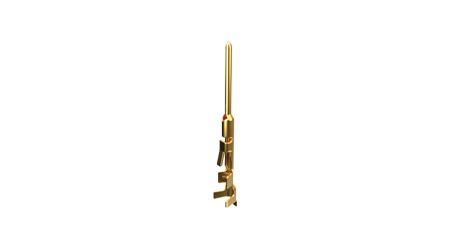

TC145 URSA® I/O 크림프 단자

특징

  • IPP1 케이블 단자 하우징 및 P1PDS 금속 쉘과 함께 사용 가능
  • 골드 플래시 테일이 있는 금도금 크림프 단자
  • 릴, 미니 릴 또는 버블백으로 제공
  • 카탈로그 페이지

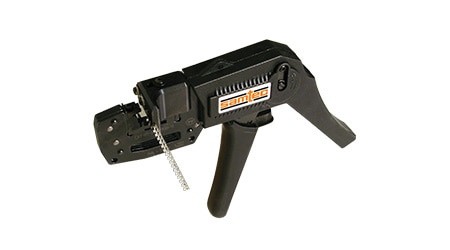

공구 가공 URSA® I/O 응용 공구 가공

특징
