Micro Commercial Components (MCC)

1000V 단상 브리지 정류기

최소한의 크기 증가로 2배의 전류 용량을 제공하는 TBSG 패키지로 제공되는 MCC의 단상 브리지 정류기

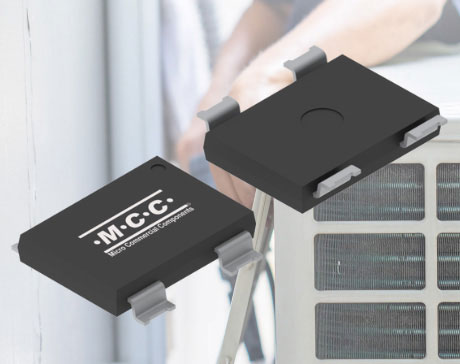

MCC의 1000V 단상 브리지 정류기 이미지MCC의 콤팩트한 TBSG 패키지의 단상 브리지 정류기는 고전력 응용 제품에 혁명을 일으키고 있습니다. 기존 TBS 패키지보다 두 배의 전류 전달 용량을 제공하도록 설계된 이 구성 요소는 크기가 66%, 전체 면적이 42%만 증가하여 뛰어난 전력 처리가 요구되는 공간 제약이 있는 설계에 이상적입니다.

1000V 성능과 단 1V의 포워드 드롭을 갖춘 이 정류기는 효율성만큼이나 강력합니다. 2A, 3A, 4A 및 6A 전류 옵션으로 제공되는 이 다용도 구성 요소는 다양한 응용 제품의 다양한 요구 사항을 충족합니다.

TBSG 패키지는 콤팩트한 설계와 고성능을 결합한 혁신적인 솔루션을 제공하려는 MCC의 헌신을 보여줍니다. AC/DC 정류, 안정적인 역극성 보호 또는 극성 DC 전원 시나리오에 이상적인 TBSA20M-TP, TBSA30M-TP, TBSA40M-TP 및 TBSA60M-TP는 의심의 여지 없이 최적의 성능을 제공합니다.

유리 부동태화 칩 접합 및 높은 서지 순방향 전류 기능과 같은 기능은 업계 기대치를 재정의하도록 준비된 이 TBSG 패키지의 고급 구성 요소에 매력을 더해줍니다.

특징
  • 유리 부동태화 칩 접합: 신뢰성과 수명 향상
  • 표면 실장 장치: 설치 및 통합 단순화
  • TBSG 패키지: 혁신적인 고밀도 설계로 귀중한 PCB 공간 절약
  • 높은 서지 순방향 전류 성능: 고부하 조건에서 내구성 보장
  • 낮은 순방향 전압 강하(1V): 효율성을 높이고 전력 손실을 줄임
  • 최대 1000V의 전압 지원: 고전압 응용 제품에 이상적
  • 다양한 전류 정격: 2A, 3A, 4A, 6A 옵션으로 다양한 요구 사항에 맞는 유연성 제공
  • 고온 작동: 까다로운 환경에 적합
  • 낮은 열 저항: 열 방출 및 장치 안정성 향상
  • RoHS 준수: 다양한 응용 분야에서 사용하기에 환경 친화적이고 안전
응용 분야
  • 전원 공급 장치
    • 스위칭 전원 공급 장치
      • 콤팩트한 설계로 AC 전력을 DC 전력으로 효율적으로 변환
    • 무정전 전원 공급 장치(UPS)
      • 연속 전원 공급 시스템을 위한 안정적인 정류 제공
  • 소비자 가전
    • 가전
      • 전자 레인지, 세탁기 등의 장치에서 전력 변환 향상
    • 휴대용 장치
      • 스마트폰과 태블릿에서 콤팩트하면서도 강력한 정류 보장
  • 산업용
    • 모터 구동
      • 안정적인 정류 기능을 갖춘 고전력 모터 제어 시스템 지원
    • 산업 제어
      • 제조 환경의 제어 시스템에 대한 강력한 정류 기능 제공
  • 차량용
    • 전기 차량
      • 온보드 충전기 및 기타 고전력 자동차 응용 제품에 전원 공급
    • 배터리 관리 시스템(BMS)
      • 전기 자동차의 효율적인 전력 변환 및 관리 보장
  • 통신 시스템
    • 무선 신호 변조 진폭
      • RF 통신 시스템에서 변조 신호의 효과적인 진폭 감지 가능
    • 기지국
      • 통신 인프라를 위한 안정적인 AC/DC 변환 제공

1000 V Single-Phase Bridge Rectifiers

이미지제조업체 부품 번호제품 요약전류 - 평균 정류(Io)전압 - 순방향(Vf)(최대) @ If주문 가능 수량가격세부 정보 보기
BRIDGE RECT 1PHASE 1KV 2A TBSGTBSA20M-TPBRIDGE RECT 1PHASE 1KV 2A TBSG2 A1 V @ 1 A4980 - 즉시$1,066.00세부 정보 보기
BRIDGE RECT 1PHASE 1KV 3A TBSGTBSA30M-TPBRIDGE RECT 1PHASE 1KV 3A TBSG3 A1 V @ 1.5 A0 - 즉시$1,035.00세부 정보 보기
BRIDGE RECT 1PHASE 1KV 4A TBSGTBSA40M-TPBRIDGE RECT 1PHASE 1KV 4A TBSG4 A1 V @ 2 A3916 - 즉시$911.00세부 정보 보기
BRIDGE RECT 1PHASE 1KV 6A TBSGTBSA60M-TPBRIDGE RECT 1PHASE 1KV 6A TBSG6 A1 V @ 3 A3716 - 즉시$1,174.00세부 정보 보기
게시 날짜: 2024-07-22
