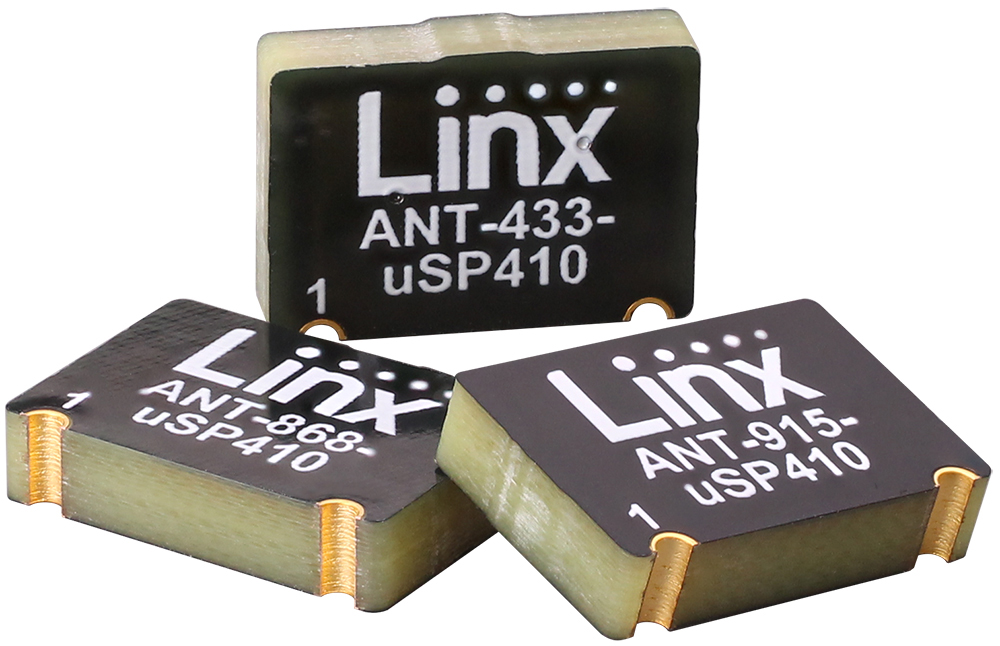

microSplatch® uSP410 칩 안테나

제품 주요 내용 > microSplatch® uSP410 칩 안테나

            microSplatch® uSP410 칩 안테나

                    접지선 기술을 사용하여 전자파 간섭의 근처에서 우수한 성능을 보여주는 TE Connectivity Linx의 uSP410

TE Connectivity Linx의 microSplatch uSP410 표면 실장 단극 칩 안테나는 ISM, LoRaWAN®, Sigfox® 및 기타 저전력, 광역(LPWA) 및 원격 제어 응용 제품을 위해 개발되었습니다.

SP610은 접지선 기술을 사용하므로 전자파 간섭의 근처에서 우수한 성능을 보여줍니다. 이 제품은 테이프 및 릴 패키징으로 제공되며 대량 생산을 위해 인쇄 회로 기판에 직접 실장하는 리플로 납땜용으로 설계되었습니다. 안테나와 SMA 커넥터가 사전 실장된 평가 기판도 사용할 수 있습니다.

특징

700MHz 대역: 효율 61%, 피크 이득 5.1dBi, VSWR ≤3.4
콤팩트한 패키지(12.7mm x 9.1mm x 2.9mm)
작은 접지면(84mm x 38mm)으로 뛰어난 성능을 구현

전자파 간섭 주위의 근접 효과에 강함
직접 표면 실장 PCB 부착
리플로 또는 수동 납땜 조립

응용 분야

ISM 응용 제품
LPWA 응용 제품
- LoRaWAN
- Sigfox
- Wi-Fi HaLow™

원격 제어
스마트홈 네트워킹
감지 및 원격 모니터링
사물 인터넷(IoT) 장치

microSplatch® uSP410 Chip Antennas

제조업체 부품 번호	제품 요약	밴드 개수	이득	특징	주문 가능 수량	가격	세부 정보 보기
ANT-433-USP410	RF ANT 433MHZ CHIP SOLDER SMD	1	-8dBi	-	0 - 즉시	See Page for Pricing	세부 정보 보기
ANT-868-USP410	RF ANT 868MHZ CHIP SOLDER SMD	1	0.7dBi	-	142 - 즉시	$2,485.00	세부 정보 보기
ANT-915-USP410	RF ANT 915MHZ CHIP SOLDER SMD	1	0.9dBi	-	6813 - 즉시	$2,590.00	세부 정보 보기

Evaluation Boards

제조업체 부품 번호	제품 요약	주문 가능 수량	가격	세부 정보 보기
AEK-433-USP410	EVALUATION BOARD ANT-433-USP410	10 - 즉시	$30,985.00	세부 정보 보기
AEK-868-USP410	EVALUATION BOARD ANT-868-USP410	3 - 즉시	$30,985.00	세부 정보 보기
AEK-915-USP410	EVALUATION BOARD ANT-915-USP410	0 - 즉시	See Page for Pricing	세부 정보 보기
