단말 DTU/FTU용 결합 1차 및
2차 분배를 위한 시스템 솔루션

2016년 말 SGCC(State Grid Corporation of China)는 '배포 네트워크의 자동화 단자 DTU/FTU(Distribution Terminal Units/Feeder Terminal Units)는 1차 및 2차 배포 결합의 요구 사항을 고려해야 하며 기존 전자기 변압기를 전자 변압기로 교체하는 것을 고려해야 한다.'는 원칙을 제안했습니다. Analog Devices는 이 새로운 응용 제품을 충족하기 위한 칩 규모의 신호 링크 세트를 발표했습니다.

ADI는 다음을 제공합니다.

  • State Grid의 새 요구 사항을 준수하는 신호 처리 솔루션
  • 신뢰성이 높고 EMC를 준수하는 설계
  • 단기 및 장기 DTU/FTU 변형의 고려 사항을 충족하는 설계


기본 신호 체인

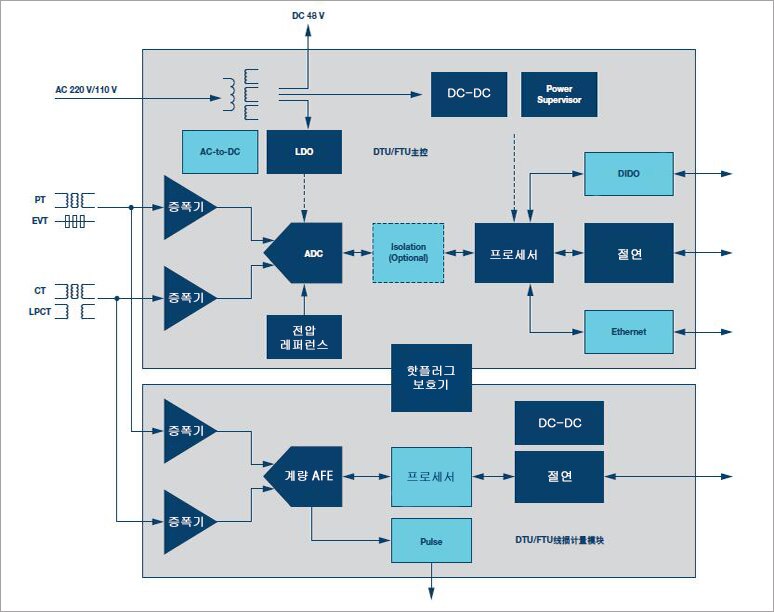

기본 신호 체인 구성도
맨 위로

제품

제품 유형 증폭기 ADC 프로세서
모델 ADA4177-4 / ADA4077-4 / AD628 AD7616 ADSP-BF606 / ADSP-BF607 / ADSP-BF518
제품 유형 전압 레퍼런스 절연 계량 AFE
모델 ADR441/ADR3425 ADuM141D ADE9078/ADE9000
제품 유형 LDO DC-DC 핫플러그 보호기
모델 ADP7104/ADP7182 ADP2441/ADP2443/ADP5071 ADM1270
제품 유형 인터페이스
모델 ADM2587E(RS-485)/ADM3251E(RS-232)
맨 위로

리소스

    응용 참고 사항

  • 응용 참고 사항 AN-1409, AD7616 플렉서블 시퀀서 및 버스트 모드를 사용하여 동시 샘플링 구현 - www.analog.com/en/an-1409.pdf
  • 응용 참고 사항 AN-1387, ADA4177 제품군의 입력 과전압 보호 연산 증폭기 응용 시 실무 설계 고려 사항 - www.analog.com/en/an-1387.pdf
  • 응용 참고 사항 AN-1349, ADM2582E/ADM 2587E RS-485/ RS-422 트랜시버에서 복사성 방출을 최소화하기 위한 PCB 구현 지침 - www.analog.com/en/an-1349.pdf
