ADI의 ADPA7005는 갈륨 비소(GaAs), 유사형 고전자 이동도 전달(pHEMT), 모놀리식 극초단파 집적 회로(MMIC), 32dBm 포화 출력 전력(PSAT), >1 W, 전력 증폭기입니다. 이 제품에는 18GHz ~ 44GHz 범위에서 작동하는 통합 온도 보정 온칩 전력 감지기가 있습니다. ADPA7005는 15.5dB의 소신호 이득과 5V 공급에서 32GHz 기준 약 32dBm의 PSAT을 제공합니다(규격서의 그림 26 참조). ADPA7005는 24GHz ~ 34GHz 범위에서 40dBm의 출력 IP3를 제공하며 >30dBm의 효율 PSAT이 필요한 계측 응용 제품 및 유도 방향 전환 전자 장치와 같은 선형 응용 제품에 이상적입니다. RF 입력 및 출력은 내부적으로 일치하고 dc가 차단되어 상위 조립품에 쉽게 통합됩니다. ADPA7005는 열 저항이 낮고 표면 실장 제조 기술과 호환되는 방열판(LCC_HS)이 있는 7mm × 7mm, 18 단자 세라믹 리드리스 칩 캐리어로 패키징됩니다.

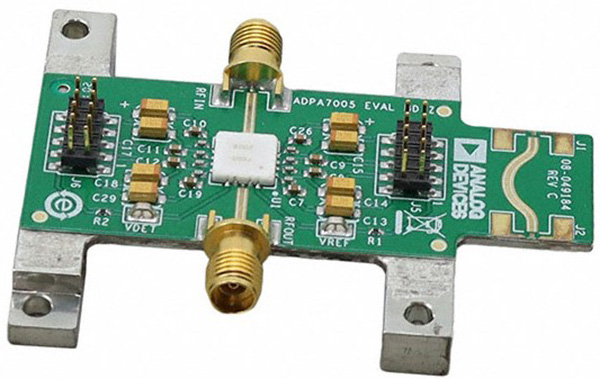

평가 기판 ADPA7005-EVALZ는 2층 인쇄 회로 기판(PCB)으로 구성되며 10mil 두께의 Rogers 4350B 구리 피복을 알루미늄 방열판에 실장하여 제작합니다. 방열판은 장치에 열 완화를 제공하고 PCB에 기계적 지원을 제공합니다. 방열판에 있는 구멍을 통해 더 큰 방열판에 부착할 수 있으므로 열 관리를 개선할 수 있습니다. ADPA7005-EVALZ의 RFIN 및 RFOUT 포트는 2.9mm 암 동축 커넥터로 채워집니다. 각 RF 트레이스는 50Ω 특성 임피던스를 갖습니다. 2개의 8핀 헤더를 통해 전원 전압, 접지 전압, 게이트 제어 전압 및 감지기 출력 전압에 액세스할 수 있습니다.
특징
- ADPA7005AEHZ
- 출력 P1dB: 최대 31dBm(통상)
- PSAT: 최대 32dBm(통상)
- 이득: 최대 15.5dB(통상)
- 출력 IP3: 최대 42.5dBm(통상)
- 공급 전압: 1400mA에서 5V
- 50Ω 정합 입출력
- 18단자, 7mm × 7mm LCC_HS 패키지
- 통합 전력 감지기
- ADPA7005CHIP
- 출력 P1dB: 20GHz ~ 34GHz에서 31dBm(통상)
- PSAT: 20GHz ~ 34GHz에서 32dBm(통상)
- 이득: 20GHz ~ 34GHz에서 17dB(통상)
- 출력 IP3: 20GHz ~ 34GHz에서 41dBm(통상)
- 공급 전압: 최대 1200mA에서 5V
- 50Ω 정합 입력/출력
- 다이 크기: 3.75mm × 3.47mm × 0.1mm
