16비트 디지털 아날로그 컨버터(DAC)가 통합된 AD5560 1.2A 프로그래밍 가능 전원 공급 장치

자동 테스트 장비를 위한 Analog Devices의 통합된 전원 공급 장치 및 DAC

16비트 DAC가 통합된 Analog Devices의 AD5560 1.2A 프로그래밍 가능 전원 공급 장치 이미지 ADI의 AD5560은 16비트 레벨 설정 DAC가 통합되어 있는 1.2A 프로그래밍 가능 전원 공급 장치입니다. 이 장치에는 드라이브 증폭기의 프로그래밍 가능 입력을 설정하는 데 필요한 DAC 레벨, 클램핑 및 비교기 회로가 통합되어 있습니다. DAC 기능을 위해 오프셋 및 이득 보정이 온칩에 구현되었습니다. 5가지의 내부 프로그래밍 가능 측정 전류가 고정 범위와 최대 ±1.2A 및 ±500mA의 전류를 공급할 수 있는 2가지의 외부 고객 선택 가능 범위(EXTFORCE1 및 EXTFORCE2)를 정렬합니다.

헤드룸과 최대 내전력은 고전류 레벨에서 가능한 전압 범위를 제한합니다. 다중 장치 전원 공급(DPS) 장치를 병렬 연결하거나 결합하면 ±1.2A 이상의 전류 범위 또는 고전류 및 고전압 조합을 달성할 수 있습니다. SENSE 또는 DUTGND 라인에서 과전류, 과열 또는 켈빈 경보가 발생하면 개방 드레인 경보 출력이 제공됩니다. 최대 50MHz의 클록 속도로 실행되고 SPI, QSPI™, MICROWIRE™ 및 DSP 인터페이스 표준과 호환되는 간단한 3선 직렬 인터페이스를 통해 DPS 기능을 제어할 수 있습니다. AD5560은 자동 테스트 장비 및 전원 공급 장치에 이상적입니다.

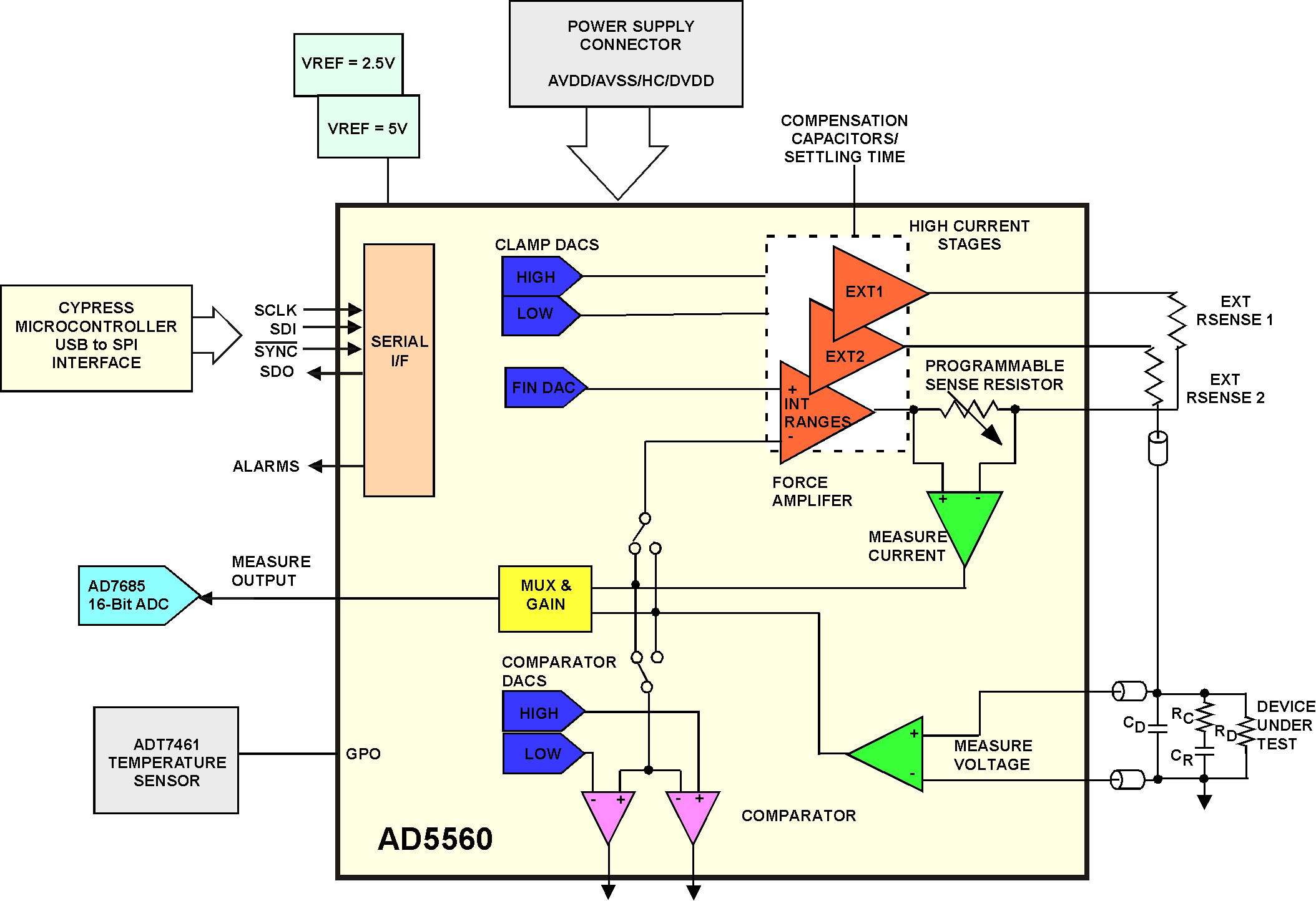

Analog Devices의 간단한 제품 EVB 구성도 이미지

특징
  • 프로그래밍 가능 DPS
    • FV, MI, MV, FNMV 기능
  • 5개의 내부 전류 범위(온칩 RSENSE)
    • ±5μA, ±25μA, ±250μA, ±2.5mA, ±25mA
  • 2개의 외부 고전류 범위(외부 RSENSE)
    • EXTFORCE1: ±1.2A(최대)
    • EXTFORCE2: ±500mA(최대)
  • 프로그래밍 가능 레벨을 통합
    • 모든 16비트 DAC: 포스 DAC, 비교기 DAC, 클램프 DAC, 오프셋 DAC, OSD DAC, DGS DAC
  • 프로그램 가능 켈빈 클램프 및 경보
  • 오프셋 및 이득 보정 레지스터 온칩
  • 개방 드레인 경보 플래그(온도, 전류 클램프, 켈빈 경보)
  • SPI/MICROWIRE/DSP 호환 인터페이스
  • 패키지/케이스: 64-TQFP-EP, 72-CSPBGA

응용 분야

  • 자동 테스트 장비
  • 전원 공급 장치

Eval Board

이미지제조업체 부품 번호제품 요약기능주문 가능 수량가격세부 정보 보기
EVAL BOARD FOR AD5560EVAL-AD5560EBUZEVAL BOARD FOR AD5560전원 공급 장치 감시기/추적기/시퀀서2 - 즉시$208,293.00세부 정보 보기

AD5560 1.2 A Programmable Power Supply

이미지제조업체 부품 번호제품 요약주문 가능 수량가격세부 정보 보기
IC POWER SUPPLY 72-CSPBGAAD5560JBCZIC POWER SUPPLY 72-CSPBGA0 - 즉시$110,378.00세부 정보 보기
IC POWER SUPPLY 64-TQFP-EPAD5560JSVUZIC POWER SUPPLY 64-TQFP-EP0 - 즉시$76,262.00세부 정보 보기
IC POWER SUPPLY 64-TQFP-EPAD5560JSVUZ-REELIC POWER SUPPLY 64-TQFP-EP942 - 즉시$76,262.00세부 정보 보기
게시 날짜: 2018-10-18
