            LTM®4636 40 A μModule® 조정기

                    효율 및 열 성능이 향상된 Analog Devices의 LTM4636 40A μModule 조정기

Analog Devices의 LTM4636은 40A μModule(마이크로 모듈) 강압 조정기입니다. 이 조정기에는 스위칭 컨트롤러와 전력 MOSFET, 인덕터, 내부 및 외부 보정을 지원하는 부품이 포함되어 있습니다. 이 적층 인덕터 구조 및 고성능 전기 설계는 12V_IN ~ 1V_OUT 변환(40A 기준, 88% 효율)을 가능하게 하므로 200LFM 공기 유량에서 상승이 40°C에 불과하고 최고 85°C까지 전력 감쇠가 없습니다. 이 장치는 4.7V ~ 15V 입력 공급에서 작동하며 외부 저항기 설정을 통해 0.6V ~ 3.3V에서 출력을 조정합니다. 전류 모드 작동을 통해 최대 6개 LTM4636 조정기의 전류를 정밀하게 분배하여 240A 출력을 획득할 수 있습니다. LTM4636은 열적 기능이 향상된 16mm x 16mm x 7.07mm BGA 패키지로 제공됩니다. LTM4636은 RoHS를 준수합니다.

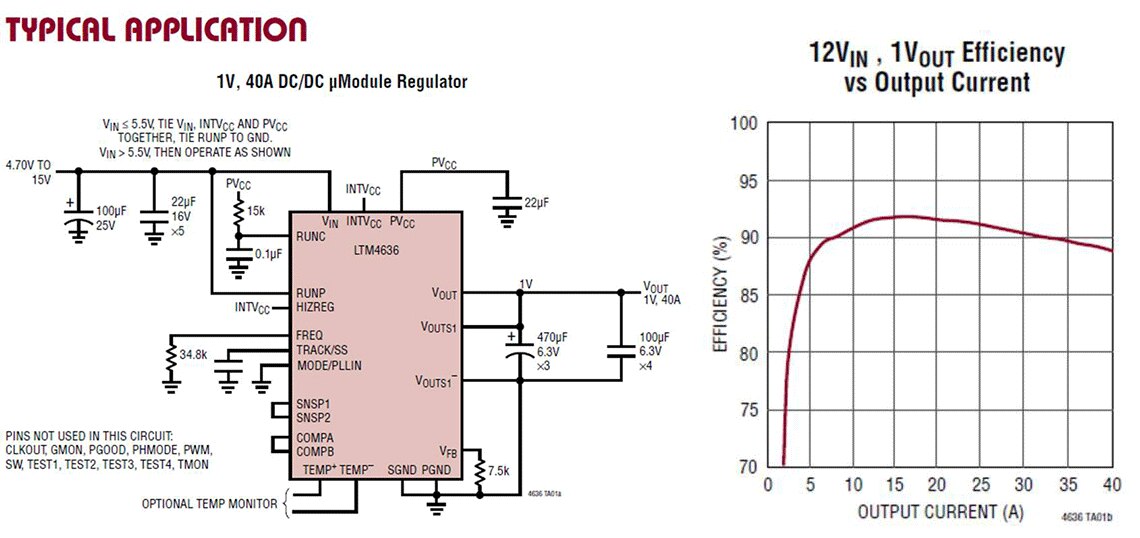

회로도: LTM4636EY#PBF, LTM4636IY#PBF

풋프린트: LTM4636 PADS, LTM4636 Altium

특징
적층 인덕터가 방열판으로 작동 넓은 입력 전압 범위: 4.7V ~ 15V 출력 전압 범위: 0.6V ~ 3.3V 회선, 부하, 온도(-40°C ~ 125°C)에 걸쳐 총 ±1.3%의 DC 출력 전압 오차 정밀 조정을 위한 차동 원격 감지 증폭기 전류 모드 제어/빠른 과도 응답		주파수 동기화 병렬 전류 공유: 최대 240A 내부 또는 외부 보정 88% 효율(12V_IN, 1V_OUT)(40A 기준) 과전류 폴드백 보호 16mm x 16mm x 7.07mm BGA 패키지
응용 분야
전기 통신 서버 네트워킹 장비		산업용 장비 의료 시스템

LTM4636 Stepdown Regulator

	이미지	제조업체 부품 번호	제품 요약	주문 가능 수량	가격	세부 정보 보기
		LTM4636IY#PBF	DC DC CONVERTER 0.6-3.3V	89 - 즉시	$113,506.00	세부 정보 보기
		LTM4636EY#PBF	DC DC CONVERTER 0.6-3.3V	0 - 즉시	$105,012.00	세부 정보 보기

Demo Board

제조업체 부품 번호	제품 요약	주문 가능 수량	가격	세부 정보 보기
DC2230A-A	EVAL BOARD FOR LTM4636	1 - 즉시	$141,662.00	세부 정보 보기
DC2448A-C	EVAL BOARD FOR LTM4636	1 - 즉시	$350,774.00	세부 정보 보기
DC2448A-B	EVAL BOARD FOR LTM4636	1 - 즉시	$288,540.00	세부 정보 보기
DC2830A	EVAL BOARD FOR LTC7106 LTM4636	3 - 즉시	$131,037.00	세부 정보 보기
DC2448A-A	EVAL BOARD FOR LTM4636	1 - 즉시	$225,924.00	세부 정보 보기
